NEX13120FPC-Q100 12通道車規級線性LED驅動器評估板 (通過功能安全認證）

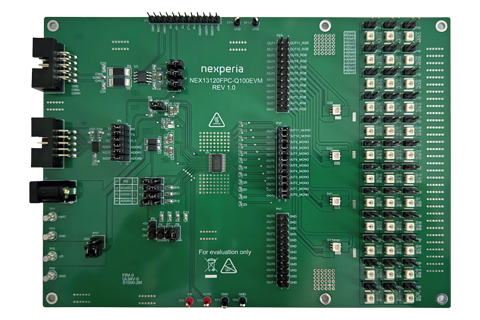

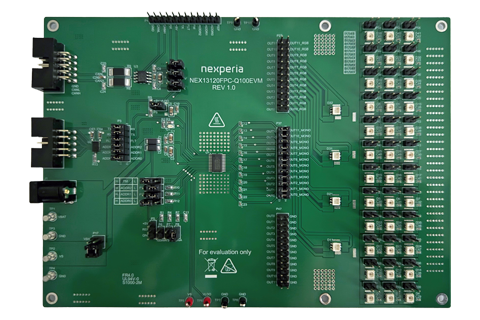

The NEVB-NEX13120FPC evaluation board, serves as a valuable tool
for designers to assess the functionality and performance of NEX13120FPC-Q100, an automotive
12-channel LED driver featuring a UART interface and 12-bit PWM dimming.
.png)
主要特性和優勢
• VBAT輸入范圍：4.5 V到36 V
• VS輸入范圍：3.5 V到36 V
• 電源并聯端子(P17)，可實現VBAT和VS的短路連接
• 可選的VBAT電源端子（J1或TP1）
• 可選的UART和CAN協議通信（P1或P2）
• 故障安全模式選擇端子(P13)和地址配置（P14、P15、P16）
• REF接地短路端子(P5)和REF電阻選擇端子（P6、P7、P8）
• 可選的RGB和單色調光端子（P27和P37）
• LED接地短路端子(P47)和單個LED短路端子（P20至P26、P28至P36、P38至P46、P48至P56）
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
NEX13120FPC-Q100 | 12-channel automotive linear LED driver | Qualification |
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
NEX13120FPC-Q100 | 12-channel automotive linear LED driver | Qualification |
文檔 (1)
| 文件名稱 | 標題 | 類型 | 日期 |
|---|---|---|---|
| UM90058 | NEX13120FPC-Q100 12-channel automotive linear LED driver evaluation board | User manual | 2025-05-27 |
